Tổng Quan Cục Đẩy Outline TTM8K4+D – Hiệu Suất Mạnh Mẽ, Tối Ưu Tiêu Thụ, Điều Khiển Linh Hoạt
01. Tiết kiệm điện năng với công nghệ PFC
Outline TTM8K4+D được trang bị bộ nguồn chuyển mạch tích hợp Power Factor Correction (PFC) giúp giảm đáng kể mức tiêu thụ điện và tương thích với dải điện áp rộng (90 – 264 VAC), phù hợp cho mọi hệ thống âm thanh toàn cầu.
02. DSP cao cấp, dải động rộng và tính năng xử lý chuyên sâu
Tích hợp bộ xử lý tín hiệu kỹ thuật số (DSP) hiện đại với dải động cực rộng, hỗ trợ đầy đủ EQ, crossover, delay, limiter và hiển thị qua giao diện cảm ứng 4.3 inch. Tương thích điều khiển từ xa qua phần mềm ArmoníaPlus.
03. 4 kênh đầu vào linh hoạt – Analog, AES3, Dante/AES67
Sản phẩm cung cấp 4 kênh đầu vào độc lập, hỗ trợ đầy đủ cả kết nối analog (XLR), kỹ thuật số AES3 và mạng Dante™, mang đến khả năng tích hợp tối đa trong các hệ thống âm thanh chuyên nghiệp hiện đại.
04. EQ toàn diện với IIR, FIR, Raised-Cosine và bộ giới hạn tiên tiến
Hệ thống xử lý tín hiệu bao gồm EQ IIR, FIR, kết hợp IIR+FIR và bộ lọc Raised-Cosine; cùng với bộ giới hạn đầy đủ: peak, điện áp RMS, dòng điện RMS và TruePower™, giúp bảo vệ toàn diện cho loa và ampli.
05. Cơ chế dự phòng tín hiệu đầu vào thông minh
Tăng độ ổn định của hệ thống với chính sách sao lưu đầu vào có thể tùy chỉnh, cho phép tự động chuyển nguồn tín hiệu nếu phát hiện lỗi – một tính năng lý tưởng cho các sự kiện quan trọng hoặc hệ thống không gián đoạn.
06. Hệ thống bảo vệ toàn diện
TTM8K4+D được tích hợp mạch bảo vệ đầy đủ: quá/thiếu áp AC, tín hiệu xấu (clipping, VHF, RMS dài hạn), DC, nhiệt độ cao, chập mạch và tự động tắt tiếng khi bật/tắt nguồn.
Mô Tả Sản Phẩm

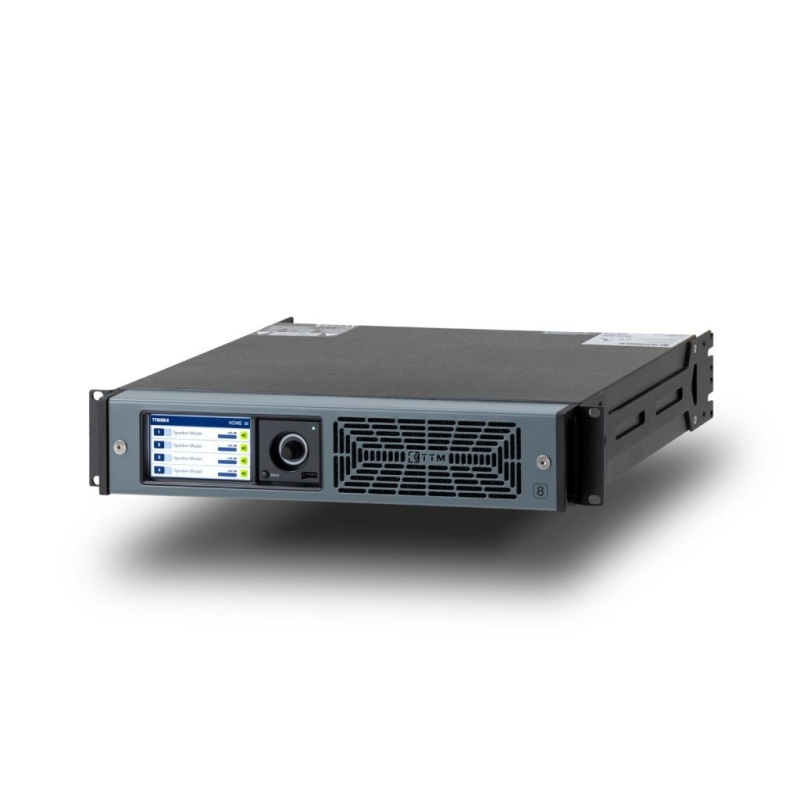

Outline TTM8K4+D là mẫu cục đẩy công suất thuộc dòng TTM series – nền tảng ampli đa năng tích hợp xử lý tín hiệu số toàn diện, bộ lọc FIR lên đến 2048 taps, Dynamic EQ, kiểm soát hệ số giảm chấn và kết nối đầy đủ analog, AES3, Dante/AES67.
Với thiết kế 2U, sản phẩm cung cấp 4 kênh khuếch đại mạnh mẽ, đủ khả năng đạt mức SPL cao ngay cả với tải 8Ω hoặc 16Ω. Nguồn điện tích hợp PFC độc quyền và bộ lưu trữ năng lượng 750J giúp duy trì hiệu suất ổn định trên toàn cầu.
Cục đẩy có thể điều khiển trực tiếp qua màn hình cảm ứng hoặc từ xa thông qua phần mềm ArmoníaPlus. Các tính năng thiết yếu như recall preset, gain, delay và mute được tích hợp đầy đủ, phù hợp với yêu cầu của hầu hết các đơn vị cho thuê và kỹ sư âm thanh chuyên nghiệp.
Thông Số Kỹ Thuật Nổi Bật
Hiệu suất khuếch đại
- Số kênh: 4
- Công suất đầu ra (mỗi kênh):
- 2000 W @ 2Ω
- 2000 W @ 4Ω
- 1400 W @ 8Ω
- Chế độ cầu nối (Bridge):
- 4000 W @ 4Ω / 8Ω
- Điện áp đầu ra cực đại: 155 V peak
- Dòng điện đầu ra cực đại: > 55 A peak
Tiêu thụ điện và tản nhiệt
- @100 V: Standby 16 W | 1/8 Power 1460 W | Tản nhiệt: 1550 BTU/h
- @240 V: Standby 17 W | 1/8 Power 1440 W | Tản nhiệt: 1480 BTU/h
Xử lý tín hiệu DSP
- Độ trễ cố định: 2.5 ms
- Bộ nhớ: 50 preset ampli, không giới hạn preset loa
- Equalizer: FIR tùy chỉnh, parametric IIR, Raised-cosine
- Crossover: FIR tuyến tính, IIR: Butterworth, Linkwitz-Riley, Bessel
- Delay: 2 giây đầu vào + 100 ms đầu ra
- Limiter: TruePower™, RMS điện áp, RMS dòng, Peak
- Độ chính xác nội bộ: 32 bit floating point
- SNR: >125 dB (ADC), >117 dB (DAC)
- THD+N:
Kết Nối & Giao Diện
- Màn hình hiển thị: 4.3” cảm ứng đa điểm, độ sáng 600 nit
- Điều khiển vật lý: Núm xoay 20 nấc có nút nhấn
- Ngõ vào analog: 4 x XLR-F + 4 x XLR-M (Link)
- Ngõ vào AES3: 2 x XLR-F + 2 x XLR-M (Link)
- Ngõ vào Dante/AES67: 2 x EtherCON (4 kênh)
- Ngõ ra loa: 4 x speakON NL4
- Cổng mạng: 2 x RJ45
Kích Thước & Vận Chuyển
- Kích thước (C x R x S): 88.9 x 483 x 381 mm
- Trọng lượng: 11.3 kg
- Kích thước đóng gói: 160 x 530 x 510 mm
- Trọng lượng đóng gói: 14 kg
Outline TTM8K4+D là sự kết hợp giữa công suất mạnh, khả năng xử lý âm thanh chuyên sâu, và kết nối linh hoạt hàng đầu hiện nay. Lý tưởng cho cả ứng dụng lắp đặt và lưu động, trong các hệ thống âm thanh chuyên nghiệp yêu cầu độ chính xác cao và tính ổn định lâu dài.
